多功能、高可靠性的SSI位移控制仪表 闸门开度仪
型号： GL1312IST4V0 160x80//96*48两种标准仪表外壳尺寸可选
工作参数:
输入信号: 绝对值同步串行SSI信号（单圈、多圈编码器、直线传感器10—26位）
工作电压: 220Vac（DC 24v可选）
外供电源： 可提供传感器工作电源（订货时注明电压与耗电流）
输出形式: 一路4--20mA模拟量输出.输出D/A精度12位.
一路RS485全数字量输出，自带通讯协议，也可按照客户要求
多个预设位置输出，继电器干节点，灵敏度可设置，开关形式可设置，1路外部置位信号
T4型4个预设位置开关输出 或 T8型8个预设位置开关输出
环境温度: -10…60℃
相对湿度: <90%
数码显示： 6位数码显示，小数点位置可设定。
零点设置: 可任意位置设零或设指定位置。
圈长设置: 旋转编码器每圈长度设置。
比例系数： 直线位移传感器码值比例系数设定。
正反向设置: 编码器和直线位移传感器正反向设置。
输出调整: 4—20mA输出对应值设置。4mA、20mA输出信号微调零、调满
通讯输出： RS485输出，地址速率设置，通讯协议也可按照客户要求。
非线性设置： 可16段非线性设置或现场修正，可用于卷扬叠层、弧形闸门设置。
外形尺寸： 160x80x170（宽高深），金属外壳
开孔尺寸： 152x74
附加远程显示表：
GL1312IST4V0输出信号可一路进PLC，一路进远程显示仪表（可选4-20ma仪表或RS485显示仪表）

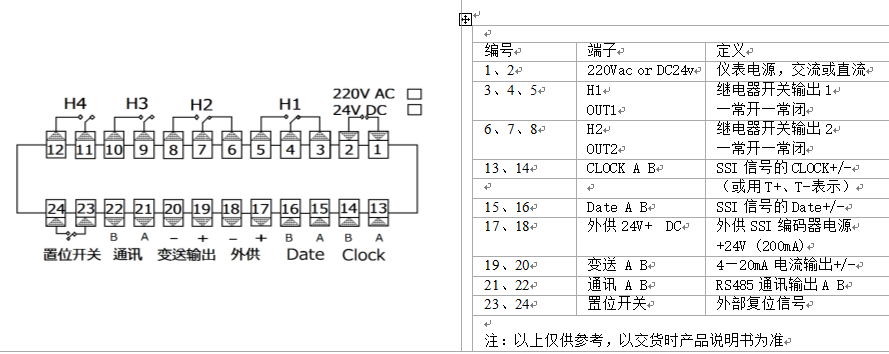

160*80尺寸接线图：

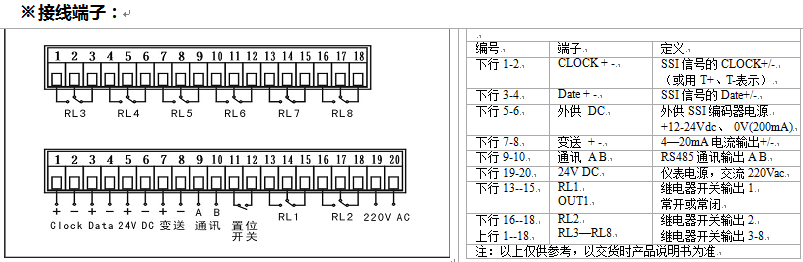

96*48尺寸接线图：
